klippel QC电声测试仪

产品功能技术参数服务清单

广泛的产品测试应用 长宽高 45 25 9 5KG
任何类型的换能器 (音圈移动，靜电，压电和平衡电枢)
安装在密闭的、敞开的扬声器箱体内的单元，喇叭 .........
车身上的单元
音频电子产品(功放、DSP 数字处理器)
单一的或多通道的扬声器系统
具有数字与声学延迟的系统(MP3 播放器)
無源，有源含模拟、数字接口的系统(USB)
0.5Ω 至 20k Ω 阻抗: (車机，100V 專业功放)
1mW 到 1kW 功率的测试范围(通讯领域、专业应用)
1mA 到 60A 电流(麦克风、混音器)
5Hz 到 90kHz 的频率范围(重低音、高音单元)
可靠的硬件用于在线测试
德国KLIPPEL电声测试仪100dB 信噪比
4 个 输入模块(2XLR 线输入 2BNC 输入)可选
通過先置放大器控制步进 1dB，保证了最大的信噪比
使用 ICP 供电模式的麦克风、加速计和其它
2个 扬声器连接端可保证同时测量高音和低音喇叭
伽伐尼式去耦电流传感器高达 60A
电压传感器高达 300V
温度和湿度传感器用来监测大气条件
通用的数字输入输出引脚 (GPIO)

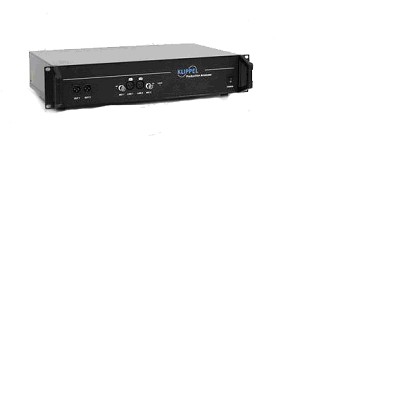

系统提供多种配置选择。这里仅仅是 PA2 生產分析仪、控制电脑、脚踏开关、功放、测试麦克风、环境噪声监测麦克风。外置
的功放可以灵活选择不同要求的测试应用。
德国KLIPPEL电声测试仪
在物理限制条件下进行测量，需要用最优化的测试信号在特定的频率段来激励被测设备(DUT), 确保被测设备可檢出潛在的缺陷。含有速度曲线的 Chirps 信号是应用来检测扬声器单元的瞬态表现的最佳选择。这种激励信号听起来像鞭子抽打的噼啪声，在低频时扫描速度慢，但在高频时扫描速度将提升 10 倍，如下图所示。
200 ms 的激励信号就可以满足 5 inch 低音单元的全面测量。
测量进行时，同时作出强大的信号分析，减少了后续处理的时间。多种测试任务交迭，处理上一个任务回应的同时，下一个任务的激励已信号产生，并开始激励设备。在采用這种瞬态响应这种新的分析技术，被测设备已达到稳定状态下测量
两套电流和电压传感器可以在生产线两个测试站之间交替测量，
利用测试时间间隔来连接下一个扬声器，避免了使用两套仪器。
全面的测量
KLIPPEL QC 系统提供对换能器系统、电子线路系统如功放、混音器以及其他具有模拟/数字输入接口的多通道音频设备等系统灵活的、高性能表现的、全面的测量。麦克风多路复用器、输入和输出可以由分析仪后面的 GPIO接口来控制。
线性测量
幅频、相频响应
脉冲响应的门控
在特定频率下相位测量的极性
两通道间的串音
特定频率范围内的灵敏度
多种测试信号(正弦扫频、步进正弦、双音、
多音、波形文档)
幅度扫描条件确保最佳的信噪比
速度扫描条件-在特定的频率点提供高精度
失真测量
谐波以及互调与幅度、与频率，步进扫描、连续扫描
绝对、相对谐波失真(%或dB)通_先置放大器控制步进
独立失真成分测量 2nd-5th , 总谐波失真
